国标、美标锻钢法兰截止阀

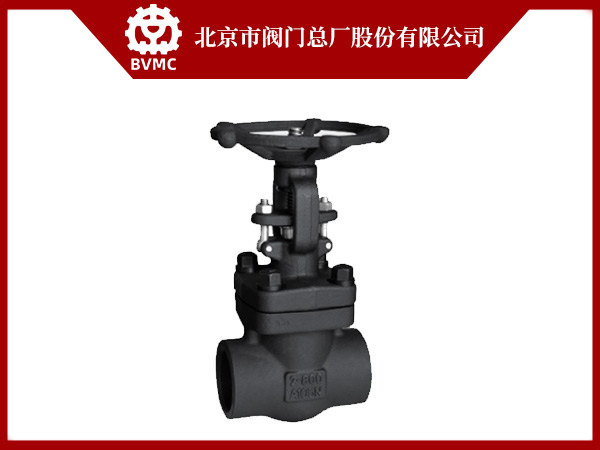

产品概述
产品特点
◆应用规范
1、设计制造：ASME/ANSI B16.34; AP1 602;JB/T7746
2、结构长度：ASME/ANSI B16.10; JB/T96-95;GB/T12221
3、涪兰端尺寸：ASME/ANSIB16.5：JB/T82.1—82.4-94
4、结构特征,P.SOS8Y-缩径(F.P)
5、主体材料：A105; LF2; F5; F11; F22; F304;
F316; F304L; F316L
6、使用温度：碳钢(≤425℃);合金钢(≤570℃);奥氏体
不锈钢(按不同介质而定)
6、阀门检验和试验：AP1598; GB/T13927
产品材料表
产品参数

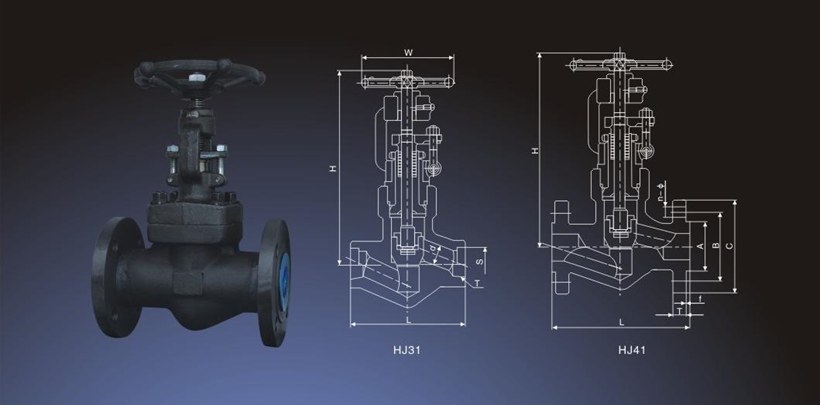

♦主要外形连接尺寸 (Class2500LB PN 42.0 MPa)
NPS(in) | DN(mm) | L | H | W | P | A | B | C | T | f | n-Φ | WT(kg) |
1/2 | 15 | 264 | 333 | 180 | 42.9 | 65.1 | 89.0 | 133 | 30.5 | 6.4 | 4-23 | 18.0 |
3/4 | 20 | 273 | 333 | 180 | 50.8 | 73.0 | 95.2 | 140 | 32.0 | 6.4 | 4-23 | 20.5 |
1 | 25 | 308 | 333 | 180 | 60.3 | 82.5 | 107.9 | 159 | 35.0 | 6.4 | 4-26 | 23.0 |
11/4 | 32 | 352.2 | 383 | 200 | 72.2 | 101.6 | 130.2 | 184 | 38.5 | 7.93 | 4-29 | 42.6 |
11/2 | 40 | 387.2 | 420 | 200 | 82.6 | 114.0 | 146.0 | 203 | 44.5 | 7.93 | 4-32 | 45.0 |
2 | 50 | 454.2 | 524 | 300 | 101.6 | 133.0 | 171.4 | 235 | 51.0 | 7.93 | 8-29 | 60.5 |
