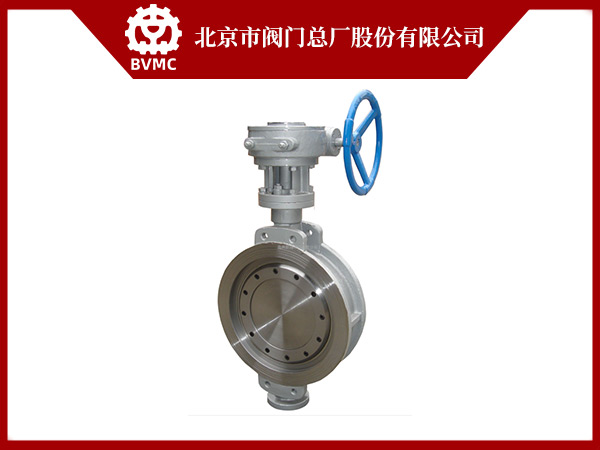

产品采用标准

结构形式	单偏心/双偏心/三偏心/变偏心
设计依据	GB	API
驱动方式	手动、蜗轮蜗杆传动、气动、电动
设计标准	GB/T 12238	API609、MSS.Sp-68
结构长度	GB/T 12221	ASME Bl6.10、API609、 MSS.Sp-68
连接法兰口	JB/T 79、JB/T 82、 BG/T 9115 GB/T9113	ASME Bl6.5、ASME Bl6.47
试验和检验	GB/T13927 JB/T 9092	AP1598

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

双偏心主要零件材料

序号	零件名称	材质	序号	零件名称	材质
1	阀体	WCB CF8 CF8M CF8C CF3 CF3M	5	填料	柔性石墨
2	阀杆	l2Cr13、 20Cr13 、 06Cr18Ni9Ti	6	填料压盖	WCB、CF8、 CF8M
		06Cr18Ni12Mo2Ti
3	蝶板组合件	WCB+F4、WCB+不锈钢复合件、	7	支架	WCB、CF8、 CF8M、CF3、 CF3M
		WCB+F6、CF8、CF8M
4	填料垫	20Cr13	8	蜗轮蜗杆装置

注：美标相应材质不一一列举

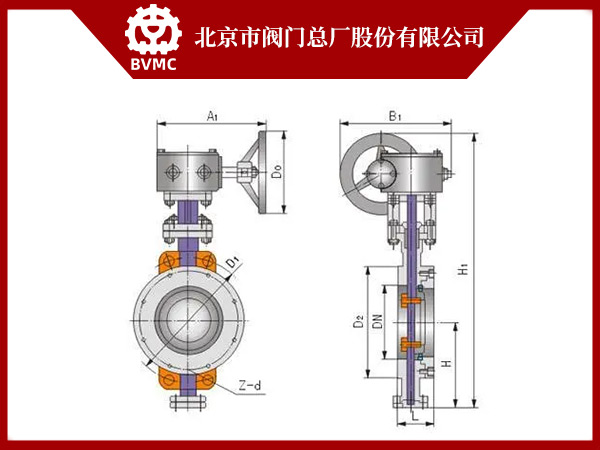

主要外形尺寸

型号：D4(6)2(3、4、5)F(X、H、W、Y)

PN	DN	尺寸 (mm)						PN	DN	尺寸 (mm)
PN	DN	L1	L11	L2	Ho	H	B	PN	DN	L1	L11	L2	Ho	H	B
1.0	40	106	140	33	155	208	180	2.5	40	106	140	33	155	208	180
	50	108	150	43	160	225	200		50	108	150	43	160	225	200
	65	112	170	46	175	250	230		65	112	170	46	175	265	230
	80	114	180	49	190	260	250		80	114	180	49	190	275	250
	100	127	190	56	195	295	270		100	127	190	56	205	310	270
	125	140	200	64	215	330	300		125	140	200	64	220	347	300
	150	140	210	70	225	356	350		150	140	210	70	235	374	350
1.6	40	106	140	33	155	208	180	4	40	106	140	33	155	208	180
	50	108	150	43	160	225	200		50	108	150	43	160	225	200
	65	112	170	46	175	250	230		65	112	170	46	175	265	230
	80	114	180	49	190	260	250		80	114	180	49	190	275	270
	100	127	190	56	195	295	270		100	127	190	56	205	310	300
	125	140	200	64	215	330	300		125	140	200	64	220	347	350
	150	140	210	70	225	356	350		150	140	210	70	235	374	380

声明：本文中所有文字、数据、图片均只适用于参考，阀门的性能参数、结构尺寸参数、价格等详情，请联系我们
