♦产品概述

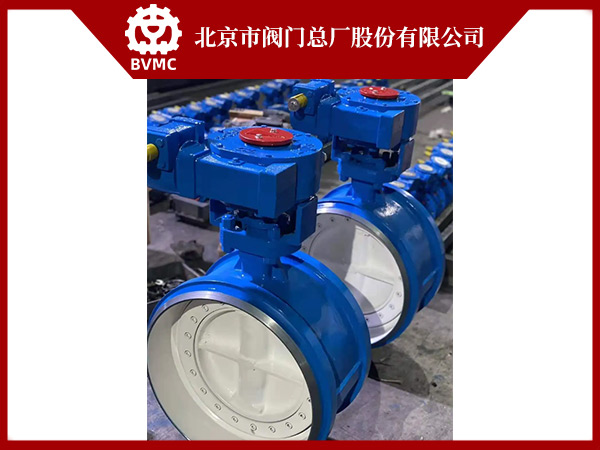

焊接式金属硬密封蝶阀采用三偏心结构，此阀门设计在高温、高压、防火应用中是气泡级密封的理想硬密封蝶阀。自于采用焊接结构，所以阀门与管道平面达到零泄漏，该焊接蝶嘲没有法兰，对管道保温包扎带来了很大的方便。

♦用途

焊接式金属硬密封蝶阀广泛应用于热力、石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃.介质为爆气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

♦特点

1、结构紧凑、体积小、重量轻、操作灵活、使用方便.

2、采用三维偏心多层次硬密封结构，其密封性能可靠达到零泄漏

3、此阀无法兰，对管道的保温包扎带来很大方便和美观;

4、具有耐高温、高压、耐腐蚀、耐磨损等特点。

♦执行标准

设计与制造	法兰连接	结构长度	试验与检验
GB/T 12238 JB/T8527	GB/T12224	GB/T 12221	GB/T 13927 JB/T9092

♦产品材料表

零件名称	材料
阀体	铸钢、不绣钢、铬钥钢、合金钢、双相钢
蝶板	铸钢、不绣钢、铬结钢、合金钢、双相钢
阀座	不绣钢、堆焊司太立等硬质合金
密封圈	不绣钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不绣钢、铬银钢、特殊材料
轴套	奥氏体不绣钢、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料压盖	铸钢、不绣钢
支架	铸钢、不绣钢

♦主要技术参数

公称通径	DN(mm)	50-700
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度	碳钢 : -29℃~425℃　　不绣钢 :-40℃~600℃
驱动形式	蜗轮传动、气动传动、电动传动、液动传动

♦主要外形连接尺寸

公称压力 PN0.6MPa									公称压力 PN1.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
600	390	636	602	499	1280	570	660	450	390	636	602	499	1280	570	660	465
700	430	726	692	566	1480	750	550	660	430	726	692	566	1480	750	550	680
800	470	826	792	632	1608	750	550	780	470	826	792	632	1608	750	550	810
900	510	926	892	693	1857	750	550	820	510	926	892	693	1857	750	550	860
1000	550	1028	992	757	2038	900	750	1460	550	1028	992	757	2038	900	750	1625
1200	630	1228	1192	851	2237	1000	925	1590	630	1228	1192	851	2237	1000	925	1770
1400	710	1428	1392	876	2411	1000	925	2185	710	1428	1392	876	2411	1000	925	2425
1600	790	1628	1592	1095	2756	1000	925	3210	790	1628	1592	1095	2756	1000	925	3560
1800	870	1828	1792	1214	3093	1100	980	4090	870	1828	1792	1214	3093	1100	980	4545
2000	950	2028	1992	1332	3355	1100	980	5610	950	2028	1992	1332	3355	1100	980	6230

公称压力 PN1.6MPa									公称压力 PN1.6MPa
DN	外形尺寸							WT(KG)	DN	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	mm	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	27	600	390	636	602	509	1369	570	660	457
100	127	110	96	100	375	180	200	34	700	430	726	692	572	1492	750	550	810
125	140	135	121	113	401	180	200	41	800	470	826	792	638	1622	750	550	1093
150	210	161	146	130	450	270	280	43	900	510	926	892	700	1924	750	550	1410
200	230	222	202	205	545	400	425	81	1000	550	1028	992	765	2054	900	750	1870
250	250	278	254	235	630	400	425	102	1200	630	1228	1192	860	2259	1000	925	2082
300	270	330	303	275	715	450	560	132	1400	710	1428	1392	986	2610	1000	925	2850
350	290	382	351	309	817	450	560	164	1600	790	1628	1592	1106	2856	1000	925	4235
400	310	432	398	346	923	535	580	193	1800	870	1828	1792	1226	3121	1100	980	5346
450	330	484	450	392	1059	535	580	238	2000	950	2028	1992	1345	3385	1100	980	7328
500	350	535	[501	427	1126	535	580	302	-	-	-	-	-	-	-	-	-

公称压力 PN2.5MPa									公称压力 PN4.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	38	180	90	78	108	430	180	200	39
100	127	110	96	106	387	180	200	40	190	110	96	108	392	180	200	50
125	140	135	121	122	413	180	200	60	200	135 i	120	120	414	180	200	75
150	210	161	146	136	459	270	280	65	210	161	145	135	494	270	280	100
200	230	222	202	215	585	400	425	85	230	222	200	202	578	400	425	135
250	250	278	254	247	649	400	425	135	250	278	252	235	6^3	400	425	190
300	270	330	303	288	771	450	560	175	270	330	301	280	793	450	560	240
350	290	382	351	333	929	450	560	195	290	382	351	315	921	450	560	320
400	310	432	398	359	993	535	580	295	310	432	398	355	1021	535	580	450
450	330	484	450	405	1053	535	580	350	330	484	448	370	1143	535	580	500
500	350	535	501	444	1245	535	580	510	350	535	495	420	1192	535	580	560
600	390	636	602	521	1750	570	660	625	390	636	595	490	1327	570	560	720
700	430	726	692	586	1519	750	550	925	-	-	-	-	-	-	-	-
800	470	826	792	659	1659	750	550	1260	-	-	-	-	-	-	-	-
900	510	926	892	720	1829	750	550	1790	-	-	-	-	-	-	-	-
1000	550	1028	992	780	1949	900	750	1940	-	-	-	-	-	-	-	-
1200	630	1228	1192	889	2243	1000	925	2810	-	-	-	-	-	-	-	-
1400	710	1428	1392	1000	2262	1000	925	3500	-	-	-	-	-	-	-	-

声明：本文中所有文字、数据、图片均只适用于参考，阀门的性能参数、结构尺寸参数、价格等详情，请联系我们。
